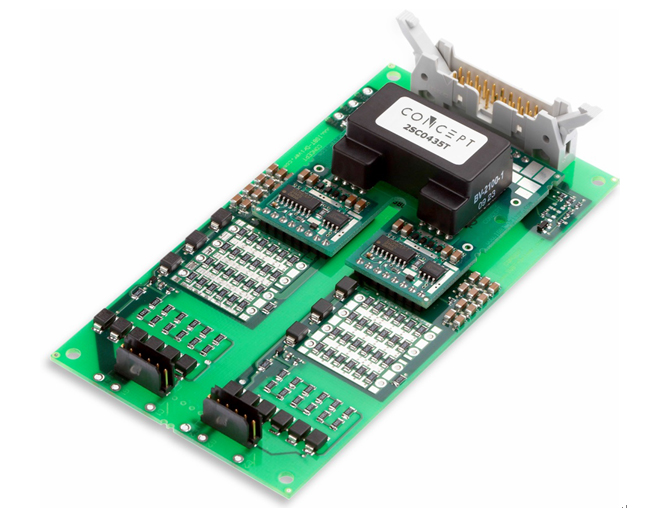

Concept专用IGBT驱动

Concept专用IGBT驱动

Concept 专用IGBT驱动器产品见下表，欢迎联系上海英乘电子科技有限公司产品咨询及技术支持
Scale即插即用驱动是即用型驱动，已广泛应用于多种IGBT模块，如1200V-6500V电压的高功率高压IGBT模块。即插即用驱动配备DC/DC变换器、短路保护、有源箝位及电源监视器等。用户只需要将驱动模块插在相应的IGBT模块，系统无需进 一步的确认和匹配即可开始进作。
>>专用驱动
> 2SP0115T
产品型号 参数说明 封装形式 下载
2SP0115T_Manual 2SP0115T系列应用手册
2SP0115T2Ax-06 SCALE-2，1W,15A,双通道，专用于600V ECONODUAL3 需加门极电阻
2SP0115T2Ax-12 SCALE-2，1W,15A,双通道，专用于1200V ECONODUAL3 需加门极电阻
2SP0115T2Ax-17 SCALE-2，1W,15A,双通道，专用于1700V ECONODUAL3 需加门极电阻
2SP0115T2Ax-FF150R12ME3G SCALE-2，1W,15A,双通道，专用于FF150R12ME3G
2SP0115T2Ax-FF225R12ME4 SCALE-2，1W,15A,双通道，专用于FF225R12ME4
2SP0115T2Ax-FF225R17ME4 SCALE-2，1W,15A,双通道，专用于FF225R17ME4
2SP0115T2Ax-FF300R12ME3 SCALE-2，1W,15A,双通道，专用于FF300R12ME3
2SP0115T2Ax-FF300R12ME4 SCALE-2，1W,15A,双通道，专用于FF300R12ME4
2SP0115T2Ax-FF300R17ME3 SCALE-2，1W,15A,双通道，专用于FF300R17ME3
2SP0115T2Ax-FF300R17ME4 SCALE-2，1W,15A,双通道，专用于FF300R17ME4
2SP0115T2Ax-FF450R06ME3 SCALE-2，1W,15A,双通道，专用于FF450R06ME3
2SP0115T2Ax-FF450R12ME3 SCALE-2，1W,15A,双通道，专用于FF450R12ME3
2SP0115T2Ax-FF450R12ME4 SCALE-2，1W,15A,双通道，专用于FF450R12ME4
2SP0115T2Ax-FF450R17ME3 SCALE-2，1W,15A,双通道，专用于FF450R17ME3
2SP0115T2Ax-FF450R17ME4 SCALE-2，1W,15A,双通道，专用于FF450R17ME4
2SP0115T2Ax-FF600R06ME3 SCALE-2，1W,15A,双通道，专用于FF600R06ME3
2SP0115T2Ax-FF600R12ME4 SCALE-2，1W,15A,双通道，专用于FF600R12ME4
2SP0115T2Ax-FF600R17ME4 SCALE-2，1W,15A,双通道，专用于FF600R17ME4
> 2SP0320
产品型号 参数说明 封装形式 下载
Primepack驱动板命名方式 Primepack驱动板命名方式
2SP0320T_Manual 2SP0320T系列应用手册
2SP0320V&2SP0320S_Manual 2SP0320V_and_2SP0320S系列应用手册
2SP0320x2Ax-12 SCALE-2，3W,20A,双通道，专用于1200VPRIMEPACK 需加门极电阻
2SP0320x2Ax-17 SCALE-2，3W,20A,双通道，专用于1700VPRIMEPACK 需加门极电阻
2SP0320x2Bx-12 SCALE-2，3W,20A,双通道，专用于1200VPRIMEPACK 需加门极电阻
2SP0320x2Ax-FF450R12IE4 SCALE-2，3W,20A,双通道，专用于FF450R12IE4
2SP0320x2Ax-FF450R17IE4 SCALE-2，3W,20A,双通道，专用于FF450R17IE4
2SP0320x2Ax-FF600R12IE4 SCALE-2，3W,20A,双通道，专用于FF600R12IE4
2SP0320x2Ax-FF650R17IE4 SCALE-2，3W,20A,双通道，专用于FF650R17IE4
2SP0320x2Ax-FF650R17IE4D_B2 SCALE-2，3W,20A,双通道，专用于FF650R17IE4D_B2
2SP0320x2Ax-FF900R12IE4 SCALE-2，3W,20A,双通道，专用于FF900R12IE4
2SP0320x2Ax-FF900R12IP4 SCALE-2，3W,20A,双通道，专用于FF900R12IP4
2SP0320x2Ax-FF1000R17IE4 SCALE-2，3W,20A,双通道，专用于FF1000R17IE4
2SP0320x2Ax-FF1000R17IE4D_B2 SCALE-2，3W,20A,双通道，专用于FF1000R17IE4D_B2
2SP0320x2Ax-FF1400R12IP4 SCALE-2，3W,20A,双通道，专用于FF1400R12IP4
2SP0320x2Ax-FF1400R17IP4 SCALE-2，3W,20A,双通道，专用于FF1400R17IP4

> 1SD536F2
产品型号 参数说明 封装形式 下载
1SD536F2_Manual 1SD536F2系列应用手册
1SD536F2-FZ2400R12KE3 光信号，5W,36A,单通道,专用于FZ2400R12KE3
1SD536F2-FZ3600R12KE3 光信号，5W,36A,单通道,专用于FZ3600R12KE3
1SD536F2-FD1200R17KE3-K_B2 光信号，5W,36A,单通道,专用于FD1200R17KE3-K_B2
1SD536F2-FZ1600R17HP4_B2 光信号，5W,36A,单通道,专用于FZ1600R17HP4_B2
1SD536F2-FZ1600R17KE3 光信号，5W,36A,单通道,专用于FZ1600R17KE3
1SD536F2-FZ1600R17KE3_B2 光信号，5W,36A,单通道,专用于FZ1600R17KE3_B2
1SD536F2-FZ2400R17HP4_B2 光信号，5W,36A,单通道,专用于FZ2400R17HP4_B2
1SD536F2-FZ2400R17HP4_B29 光信号，5W,36A,单通道,专用于FZ2400R17HP4_B29
1SD536F2-FZ2400R17KE3 光信号，5W,36A,单通道,专用于FZ2400R17KE3
1SD536F2-FZ2400R17KF6 光信号，5W,36A,单通道,专用于FZ2400R17KF6
1SD536F2-FZ3600R17KE3 光信号，5W,36A,单通道,专用于FZ3600R17KE3
1SD536F2-FZ1500R25KF1 光信号，5W,36A,单通道,专用于FZ1500R25KF1
1SD536F2-FD400R33KF2C 光信号，5W,36A,单通道,专用于FD400R33KF2C
1SD536F2-FD1000R33HE3-K 光信号，5W,36A,单通道,专用于FD1000R33HE3-K
1SD536F2-FX800R33KF1 光信号，5W,36A,单通道,专用于FX800R33KF1
1SD536F2-FX800R33KF2 光信号，5W,36A,单通道,专用于FX800R33KF2
1SD536F2-FZ1000R33HL3 光信号，5W,36A,单通道,专用于FZ1000R33HL3
1SD536F2-FZ1200R33KF1 光信号，5W,36A,单通道,专用于FZ1200R33KF1
1SD536F2-FZ1200R33KF2 光信号，5W,36A,单通道,专用于FZ1200R33KF2
1SD536F2-FZ1200R33KL2C 光信号，5W,36A,单通道,专用于FZ1200R33KL2C
1SD536F2-FZ1500R33HE3 光信号，5W,36A,单通道,专用于FZ1500R33HE3
1SD536F2-FZ1500R33HL3 光信号，5W,36A,单通道,专用于FZ1500R33HL3
> 1SP0335
产品型号 参数说明 封装形式 下载
1SP0335_Manual 1SP0335系列应用手册
1SP0335x2xx-33 SCALE-2，光信号，3W,35A,单通道,专用于3300V IHM/IHV
1SP0335x2xx-45 SCALE-2，光信号，3W,35A,单通道,专用于4500V IHM/IHV
1SP0335x2xx-65 SCALE-2，光信号，3W,35A,单通道,专用于6500V IHM/IHV
1SP0335x2xx-FZ200R65KF2 SCALE-2，光信号，3W,35A,单通道,专用于FZ200R65KF2
1SP0335x2xx-FZ400R65KF2 SCALE-2，光信号，3W,35A,单通道,专用于FZ400R65KF2
1SP0335x2xx-FZ500R65KE3 SCALE-2，光信号，3W,35A,单通道,专用于FZ500R65KE3
1SP0335x2xx-FZ600R65KE3 SCALE-2，光信号，3W,35A,单通道,专用于FZ600R65KE3
1SP0335x2xx-FZ750R65KE3 SCALE-2，光信号，3W,35A,单通道,专用于FZ750R65KE3
1SP0335x2xx-FZ800R33KL2C_B5 SCALE-2，光信号，3W,35A,单通道,专用于FZ800R33KL2C_B5
1SP0335x2xx-FZ1200R33KL2C_B5 SCALE-2，光信号，3W,35A,单通道,专用于FZ1200R33KL2C_B5
> 1SP0635
产品型号 参数说明 封装形式 下载
1SP0635_Manual 1SP0635系列应用手册
1SP0635x2xx-12 SCALE-2，光信号，6W,35A,单通道,专用于1200V IHM/IHV 需加门极电阻
1SP0635x2xx-17 SCALE-2，光信号，6W,35A,单通道,专用于1700V IHM/IHV 需加门极电阻
1SP0635x2xx-33 SCALE-2，光信号，6W,35A,单通道,专用于3300V IHM/IHV 需加门极电阻
1SP0635x2xx-FZ1000R33HE3 SCALE-2，光信号，6W,35A,单通道,专用于FZ1000R33HE3
1SP0635x2xx-FZ1200R12HP4 SCALE-2，光信号，6W,35A,单通道,专用于FZ1200R12HP4
1SP0635x2xx-FZ1200R33HE3 SCALE-2，光信号，6W,35A,单通道,专用于FZ1200R33HE3
1SP0635x2xx-FZ1200R33KF2C SCALE-2，光信号，6W,35A,单通道,专用于FZ1200R33KF2C
1SP0635x2xx-FZ1500R33HE3 SCALE-2，光信号，6W,35A,单通道,专用于FZ1500R33HE3
1SP0635x2xx-FZ1500R33HL3 SCALE-2，光信号，6W,35A,单通道,专用于FZ1500R33HL3
1SP0635x2xx-FZ1800R17HP4_B29 SCALE-2，光信号，6W,35A,单通道,专用于FZ1800R17HP4_B29
1SP0635x2xx-FZ2400R12HP4 SCALE-2，光信号，6W,35A,单通道,专用于FZ2400R12HP4
1SP0635x2xx-FZ3600R12HP4 SCALE-2，光信号，6W,35A,单通道,专用于FZ3600R12HP4
1SP0635x2xx-FZ3600R17HP4 SCALE-2，光信号，6W,35A,单通道,专用于FZ3600R17HP4
> 2SB315A
产品型号 参数说明 封装形式 下载
2SB315A_Manual 2SB315A系列应用手册
2SB315A-FF800R12KE3 电信号，3W,15A,双通道，专用于FF800R12KE3
2SB315A-FF800R17KF6 电信号，3W,15A,双通道，专用于FF800R17KF6
2SB315A-FF1200R17KE3_B2 电信号，3W,15A,双通道，专用于FF1200R17KE3_B2
> 2SB315B
产品型号 参数说明 封装形式 下载
2SB315B_Manual 2SB315B系列应用手册
2SB315B-FF800R12KE3 光信号，3W,15A,双通道，专用于FF800R12KE3
2SB315B-FF800R17KF6 光信号，3W,15A,双通道，专用于FF800R17KF6
2SB315B-FF1200R17KE3_B2 光信号，3W,15A,双通道，专用于FF1200R17KE3_B2

> 1SD210F2
产品型号 参数说明 封装形式 下载
1SD210F2_Manual 1SD210F2系列应用手册
1SD210F2_Dimensions 1SD210F2尺寸图
1SD210F2-FX200R65KF1 光信号，2W,10A,单通道,专用于FX200R65KF1 需配外置电源
1SD210F2-FX200R65KF2 光信号，2W,10A,单通道,专用于FX200R65KF2 需配外置电源
1SD210F2-FX400R65KF1 光信号，2W,10A,单通道,专用于FX400R65KF1 需配外置电源
1SD210F2-FX400R65KF2 光信号，2W,10A,单通道,专用于FX400R65KF2 需配外置电源
1SD210F2-FZ500R65KE3 光信号，2W,10A,单通道,专用于FZ500R65KE3 需配外置电源
1SD210F2-FZ600R65KE3 光信号，2W,10A,单通道,专用于FZ600R65KE3 需配外置电源
1SD210F2-FZ600R65KF1 光信号，2W,10A,单通道,专用于FZ600R65KF1 需配外置电源
1SD210F2-FZ600R65KF2 光信号，2W,10A,单通道,专用于FZ600R65KF2 需配外置电源
1SD210F2-FZ750R65KE3 光信号，2W,10A,单通道,专用于FZ750R65KE3 需配外置电源
> 1SD418F2
产品型号 参数说明 封装形式 下载
1SD418F2_Manual 1SD418F2系列应用手册
1SD418F2-FX800R33KF1 光信号，4W,18A,单通道,专用于FX800R33KF1
1SD418F2-FX800R33KF2 光信号，4W,18A,单通道,专用于FX800R33KF2
1SD418F2-FZ1200R33KF1 光信号，4W,18A,单通道,专用于FZ1200R33KF1
1SD418F2-FZ1200R33KF2 光信号，4W,18A,单通道,专用于FZ1200R33KF2
1SD418F2-FZ1200R33KL2C 光信号，4W,18A,单通道,专用于FZ1200R33KL2C
1SD418F2-FZ1500R25KF1 光信号，4W,18A,单通道,专用于FZ1500R25KF1
1SD418F2-FZ2400R17KF6 光信号，4W,18A,单通道,专用于FZ2400R17KF6

> 2SD316EI
产品型号 参数说明 封装形式 下载
2SD316EI_Manual 2SD316EI应用手册
2SD316EI-12 3W,16A,双通道，用于ECONODUAL3模块，需要与DB01配合
2SD316EI-17 3W,16A,双通道，用于ECONODUAL3模块，需要与DB01配合
螺钉_SPEC 螺钉，用于驱动器2SD316EI和6SD312EI
> 6SD312EI
产品型号 参数说明 封装形式 下载
6SD312EI_Manual 6SD312EI应用手册
6SD312EI SCALE 即插即用驱动器，3W,12A,六通道，需要与EB01配合
> HP1&HP2
产品型号 参数说明 封装形式 下载
6SP0110T_Manual 6SP0110T应用手册
6SP0235T_Manual 6SP0235T应用手册
6SP0110T2Bx-FS400R07A1E3 HP1模块1W，10A，六通道，专用于FS400R07A1E3
6SP0235T2Ax-FS800R07A2E3 HP2模块2W，35A，六通道，专用于FS800R07A2E3
